Работа центра обработки данных напрямую зависит от состояния инженерной инфраструктуры. Системы охлаждения, электроснабжения, вентиляции и резервного питания требуют регулярного осмотра, настройки и ремонта. При этом доступ к оборудованию должен быть организован так, чтобы персонал мог выполнять работы быстро и безопасно, не разбирая соседние конструкции и не перекрывая проходы.

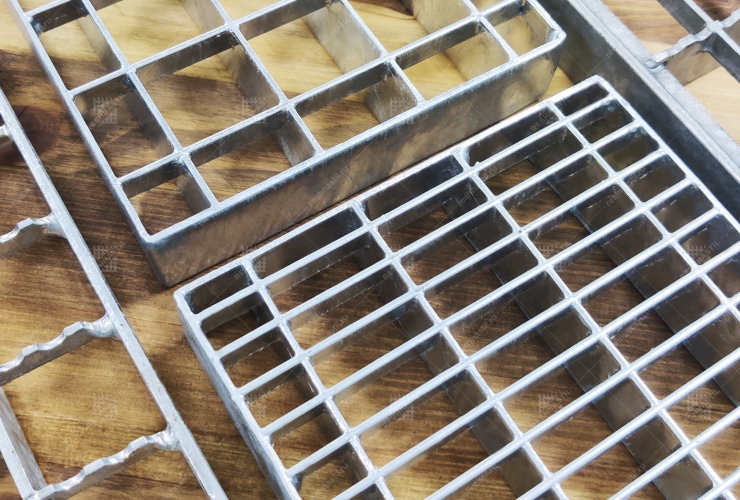

Решетчатый настил помогает сформировать удобные площадки обслуживания, переходы и рабочие зоны вокруг оборудования. Его секционная конструкция позволяет адаптировать настил к плотной компоновке ЦОД и сохранить доступ к коммуникациям, расположенным ниже уровня прохода.
Удобный подход к обслуживаемым узлам
В технических помещениях оборудование часто устанавливается близко друг к другу. Между агрегатами проходят трубопроводы, кабельные трассы и воздуховоды, поэтому организовать обычный сплошной пол не всегда возможно.
Решетчатый настил позволяет устроить проходы над коммуникациями и вывести персонал непосредственно к обслуживаемым узлам. Площадки можно расположить на нужной отметке, чтобы обеспечить удобный доступ к клапанам, насосам, фильтрам, электрическим шкафам и другим элементам.
При правильном проектировании сотруднику не приходится работать в неудобном положении или использовать временные подмости.
Доступ к пространству под площадкой
Часть инженерных систем дата-центра размещается ниже уровня прохода. Это могут быть кабельные лотки, трубопроводы, арматура и элементы дренажа.
Сплошное покрытие затрудняет визуальный контроль таких зон. Открытая структура решетчатого настила позволяет осматривать пространство снизу и быстро замечать протечки, загрязнения или повреждения коммуникаций.
Для полноценного доступа отдельные секции делают съемными. При ремонте персонал демонтирует только нужный участок, не разбирая всю площадку. После завершения работ секция возвращается на место и фиксируется креплениями.
Секционность при ремонте и модернизации
Инфраструктура ЦОД со временем меняется. Добавляются кабельные трассы, заменяются насосы, модернизируются системы охлаждения и электроснабжения. Настильные конструкции должны учитывать такую возможность еще на этапе проектирования.
Разбивка площадки на отдельные секции упрощает локальную переделку. Если появляется новый трубопровод или опора, заменить приходится только один элемент, а не всю конструкцию.
Размер секций выбирают с учетом условий демонтажа. Слишком крупные элементы сложно перемещать в помещении с оборудованием и ограждениями. Небольшие модули удобнее при обслуживании, однако чрезмерное количество стыков усложняет монтаж. Поэтому разбивка должна быть рациональной.
Снижение времени на подготовку работ
Для обслуживания оборудования часто требуется организовать рабочую зону, доставить инструмент и обеспечить безопасное перемещение персонала. Если постоянная площадка уже предусмотрена, подготовка занимает меньше времени.
Сотрудникам не нужно устанавливать временные мостики или подмости, искать обходной путь между коммуникациями и переносить оборудование через неудобные участки. Это особенно важно при аварийных работах, когда доступ к агрегату требуется без задержек.
Настил также позволяет разместить рядом с оборудованием инструмент и демонтированные детали. При расчете такие локальные нагрузки необходимо учитывать отдельно.
Безопасность персонала
Площадки обслуживания должны сохранять устойчивость при постоянном движении людей, вибрации и возможном попадании влаги. Для этого настил рассчитывают по фактическому пролету и надежно закрепляют на опорах.
В зонах охлаждающего оборудования возможны конденсат и локальные утечки. Открытая поверхность не задерживает воду, а противоскользящее исполнение помогает снизить риск падения. На лестницах применяют ступени с усиленной передней кромкой.
Не менее важна точность геометрии. Между секциями не должно быть опасных перепадов, чрезмерных зазоров или незакрепленных краев.
Понятная маркировка элементов
На крупном объекте настильные конструкции состоят из множества секций. Некоторые из них регулярно снимаются для доступа к оборудованию, поэтому важно исключить ошибки при обратной установке.
Маркировка помогает быстро определить место каждого элемента. Обозначения наносят в соответствии с монтажной схемой и сохраняют после цинкования и транспортировки.
Это особенно удобно при плановых ремонтах, когда одновременно демонтируют несколько секций в разных частях технической зоны.
Что предусмотреть в проекте
Чтобы настильная конструкция действительно упрощала обслуживание, недостаточно просто закрыть свободное пространство между опорами. В проекте необходимо определить рабочие проходы, съемные участки, места установки креплений и зоны повышенной нагрузки.
Также учитывают траекторию демонтажа оборудования. Если крупный узел планируется поднимать через площадку, размеры съемного проема должны соответствовать его габаритам.
Компания «Решнастил» изготавливает решетчатый настил для площадок обслуживания оборудования в центрах обработки данных. Секции производятся по проектной документации с учетом расположения коммуникаций, требований к доступу, расчетных нагрузок и условий дальнейшей эксплуатации.
